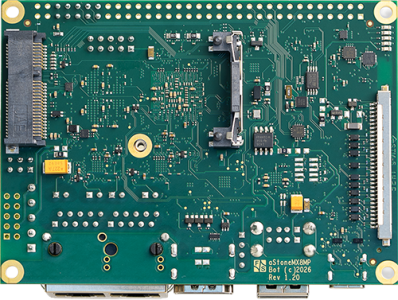

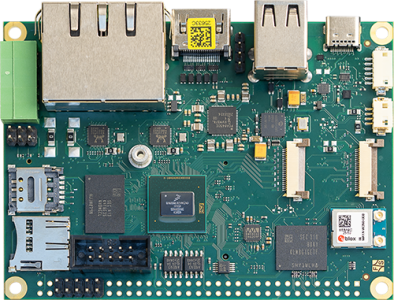

armStone™MX8MPr2

Single Board Computer im PicoITX Formfaktor mit NXP i.MX 8M Plus Prozessor

Für den Start in die Entwicklung empfehlen wir:

Starterkit armStone™MX8MPr2 Linux
  360,- €
ohne MWSt.

Starterkit mit armStoneMX8MPr2-V4I, Kühlkörper, 24V Netzteil, Antenne, Kabelkit, Zugangsdaten zu Dokumentation und Software
Neue Hardware Revision Q2/2026: Wifi 6 and BT 5.4, 2x MIPI-CSI, verbesserte Display-Schnittstelle

armStone™MX8MPr2
Status Production
CPU
Typ NXP i.MX 8M Plus
Kern ARM Cortex-A53
Cortex-M7
HiFi-4 DSP, NPU, ISP
Anzahl Kerne 4x A53 + M7
Frequenz max. 1.8GHz + 800MHz
L2-Cache 512kB
NPU 2.3 TOPS
GPU 2D, 3D: ES 3.1/3.0, CL™ 1.2, VG™ 1.1
VPU Decode: 1080p60 H.265, H.264, VP9, VP8
Encode: 1080p60 H.265, H.264
Security
Secure Element SE050
Betriebssystem
Linux Yocto
(uboot installed)
Windows 10 Iot Enterprise
(UEFI installed)
Echtzeit FreeRTOS
Speicher
RAM max. 8GB LPDDR4
x32
Flash EEPROM
eMMC max. 128GB
Schnittstellen
SD-Karte 1x µSD Slot
Ethernet 2x Gbit
WLAN IEEE 802.11ax
BT 5.4
USB Host 4x 2.0
USB Device 1x Type-C (OTG 3.0)
CAN 2x CAN-FD
UART 3x
I2C 4x
SPI 2x
Audio IN/ OUT/ MIC/ Headphone
opt. I2S
Digital I/O max. 32
ADC 4x
Touch Panel via I2C or USB
Kamera MIPI-CSI
(4 lanes)
PCIe 1x with SIM Card Slot
RTC PCF85263ATL
sonstige Schnittstellen RS485, 4x PWM
Display
LVDS 2x 4 lanes
CRT/DVI DVI
MIPI-DSI 1x 4 lanes
Allgemein
V_IN 5V DC / ±5%
opt. 24V DC
T_AMB 0°C - +70°C
-25°C - +70°C
Größe 100x72x15mm
Verfügbarkeit 2036+


-
Security -
Betriebssystem -
Speicher -
Schnittstellen -
Display -
Allgemein -

aStoneMX8MP TOP Starterkit armStone™MX8MPr2 Linux
Starterkit mit armStoneMX8MPr2-V4I, Kühlkörper, 24V Netzteil, Antenne, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: AS8MPr2-SKIT-LIN		 360,- €


Software

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €


Displays

LCD 7 LVDS 1 front web 7” LVDS Display mit PCAP Touch (langzeitverfügbar)
7” LVDS LCD Display mit PCAP Touch
Bestellnr.: LCD.7.LVDS.1		 89,- €

LCD 10 LVDS 1 front web 10” LVDS Display mit PCAP Touch (langzeitverfügbar)
10” LVDS LCD Display mit PCAP Touch
Bestellnr.: LCD.10.LVDS.1		 130,- €


Kabel

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €

Backlight Kabel
Backlight Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1).
Bestellnr.: B.MKAB.35		 7,- €


Adapter

Power Adapter V4
Ermöglicht es, die armStoneMX8ULP mit 24V zu versorgen.
Bestellnr.: ADP-NT24V4		 40,- €

aStone ADP UNI1 OBLIQUE TOP NEU armStone Erweiterung
Leitet die Schnittstellen des 66pin Steckverbinders auf Standardstecker.
Bestellnr.: aStone-ADP-UNI1		 130,- €


Workshop

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

B.MKUE.6 Heat Spreader armStoneMX8MP
Heat Spreader zur Kühlung der armStoneMX8MP.
Bestellnr.: MHS.AS8MP.1		 10,- €

MHS.AS8MP Heat Spreader und Heat Sink armStoneMX8MP
Heat Spreader und Heat Sink zur Kühlung der armStoneMX8MP.
Bestellnr.: MHS.AS8MP.2		 16,- €

bant6 Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6		 3,- €


Varianten

Starterkit

aStoneMX8MP TOP Starterkit armStone™MX8MPr2 Linux
Starterkit mit armStoneMX8MPr2-V4I, Kühlkörper, 24V Netzteil, Antenne, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: AS8MPr2-SKIT-LIN		 360,- €


Für die armStoneMX8MP stellen wir eine getestete Software Umgebung zur Verfügung. Teil dieser Umgebung ist das Linux Yocto Release. Ankündigungen über neue Versionen dieses Pakets erfolgen im Support Forum.

➜ armStoneMX8MP Forum

Software

Architektur Typ Release Name Bootloader Kernel OS Help File Software VM
FSIMX8MP FreeRTOS fsimx8mp-V2024.09 sdk-2.15.0
FSIMX8MP Yocto fsimx8mp-Y2025.12 U-Boot 2024.04 Linux 6.6.112 Yocto 5.0.14 Scarthgap
FSIMX8MP Yocto fsimx8mp-Y2024.07.2 U-Boot v2021.04-fs1.3 Linux v5.15.197-2.2.0-fs1.0 Yocto 4.0.32 Kirkstone

Yocto

Für i.MX8M Plus hat F&S Yocto angepasst. Zusätzlich stellt F&S ein BSP für FreeRTOS bereit. Dieses FreeRTOS BSP erleichtert die Nutzung von Funktionen des Cortex-M7.

Yocto hat sich in den letzten Jahren als Standard für Linux-Buildumgebungen etabliert. Unsere Standardkonfiguration, die einen ersten Eindruck von der Funktionalität des Moduls vermitteln soll, umfasst folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, X11R7, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp und vieles mehr.

Das BSP beinhaltet die von F&S angepassten Quelltextpakete von U-Boot, Linux-Kernel und Yocto. Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet auch eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

FreeRTOS

Die CPU  NXP i.MX8M Plus verfügt neben den vier Cortex-A53 Kernen auch über einen Cortex-M7 Kern. Der Cortex-M7 Kern ist besonders für Echtzeitaufgaben geeignet oder zur Stromeinsparung geeignet.

F&S bietet für die Verwendung des Cortex-M7 ein komplett getestetes BSP für FreeRTOS oder Bare Metal Anwendung an.

Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 40


Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 40 als Linux Distribution.

Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.

Für unsere Kunden ist die Maschine kostenlos.

login screen

VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx93, fsimx8ulp und fsimx8mp (64 bit CPU).
In der VHD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.

qtcreator debugging 400px

Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.

➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Quickstart Dokumentation

Windows 10/11 IoT Enterprise

Windows IoT Enterprise ist ein vollwertiges Windows das alle Arten von Windows Programme unterstützt. Gleichzeitig wurde die Speicheranforderungen (RAM 2FG und Flash 16GB) auf ein Minimum reduziert. Die Performance auf einer NXP CPU (i.MX8M Plus oder i.MX93) ist für viele klassische WinForms,  WPF oder MFC Applikationen ausreichend. Der Microsoft Edge Browser (basiert auf Chromium)  läuft flüssig und stellt auch Videos problemlos dar.

WinIoTVideo

Langfristige Betriebssystemunterstützung

Ein besonders Merkmal von Windows IoT Enterprise ist die langfristige Betriebssystemunterstützung (LTSC). Diese Version bietet eine optionale Unterstützung von bis zu 10 Jahren, was eine stabile und verlässliche Plattform für Ihre Geräte gewährleistet.

Großes Ökosystem

Mit Windows IoT Enterprise haben Sie Zugriff auf Tausende von bestehenden Apps und können ein riesiges Ökosystem nutzen. Verwenden Sie Ihre bestehenden C# .Net-Anwendungen und entwicklen Sie sie weiter.

Sicherheit und Schutz

Nutzen Sie vorhandene, unternehmensgerechte Geräteverwaltungs-Tools, um Ihre Geräte auf dem neuesten Stand zu halten und zuverlässig zu betreiben. Funktionen wie Secure Boot und Over-the-Air-Updates sind integriert, um Ihre Geräte zu schützen und sicherzustellen, dass sie immer auf dem neuesten Stand sind.

Multi-Cloud-Konnektivität

Windows IoT Enterprise ermöglicht Multi-Cloud-Konnektivität, was eine nahtlose Integration und Verwaltung Ihrer Geräte in verschiedenen Cloud-Umgebungen erlaubt.

Kontaktieren Sie uns

Für weitere Informationen zu Funktionen und Verfügbarkeit von Windows IoT Enterprise auf F&S Modulen stehen wir Ihnen gerne zur Verfügung.(Forum)

 FS Forum WinIOT

armStoneMX8MP - Product Flyer

armStoneMX8MP - Hardware

armStoneMX8MP - Linux



Der Single Board Computer... ...für komplexe Anforderungen

Der Vorteil von Single Board Computern (SBC) ist, dass sie ohne Basisboard eingesetzt werden können und sich so besonders für schnelles "Time-To-Market" eignen.

Asymmetrisches Multiprocessing

Die Multimedia CPU i.MX 8MP von NXP (4x ARM® Cortex®-A53 (64 Bit) mit 1.8GHz & Cortex®-M7 CPU) ist ideal für Applikationen mit anspruchsvoller Grafik in der Gebäudeautomatisierung sowie in Industrie- und Medizintechnik geeignet.

➜ mehr Informationen zum NXP i.MX 8M Plus Applikationsprozessor

Dieses leistungsstarke Modul im PicoITX Formfaktor eignet sich besonders für komplexe Multimediaaufgaben und ist ideal für Applikationen mit anspruchsvoller Grafik in der Gebäudeautomatisierung, für alle Arten von HMI in Industrie und Medizintechnik, sowie POS und POI Terminals geeignet.

Zahlreiche Schnittstellen

Die armStone™MX8MP ist mit bis zu 8GByte LPDDR4 RAM und bis zu 32GB eMMC ausgestattet.



Weitere Schnittstellen der armStone™MX8MP sind WLAN (802.11 ac/a/b/g/n (2.4/ 5GHz)), BT (5.0 LE), 2x Gigabit LAN, SD-Karte, 4x USB Host, USB Device, 2x CAN, 3x Serielle, 4x I²C, 2x SPI, Audio, MIPI-CSI Kamera und PCIe mit SIM Card Slot.

Zur Displayansteuerung steht LVDS (24bit), DVI und MIPI-DSI zur Verfügung.

Wie bei allen armStone™ Single Board Computern liegen viele der Signale auf gängigen Steckverbindern oder auf dem 66-poligen Feature Bus. Die Spannungsversorgung der armStone™MX8MP erfolgt über 5V (ein aufsteckbares 12/24V Netzteil wird als Zubehör angeboten), die Leistungsaufnahme liegt bei nur wenigen Watt. Bei einem Temperaturbereich von bis zu -20°C - +70°C und -25°C - +85°C in der I-Temp. Version, kann die armStone™MX8MP auch im Außenbereich zum Einsatz kommen.

Linux Yocto

Als Betriebssystem steht ein angepasstes Linux Yocto bereit. Es stehen Bootloader, Device Tree, angepasste Schnittstellentreiber und alle zur Entwicklung notwendigen Tools zur Verfügung.

Diverse Security Funktionen sind vorhanden und werden durch die Linux Anpassung von F&S Elektronik Systeme verfügbar gemacht.

Mit der F&S Projektgarantie begleitet F&S Elektronik Systeme die Kunden vom Projektstart bis zum erfolgreichen Abschluss des Projektes.
Dafür stehen Starterkit und Workshop, Unterlagen für Hardware- und Softwareentwicklung und kostenfreier Support durch die erfahrenen Ingenieure der F&S Elektronik Systeme GmbH zur Verfügung.
